一、產品概述

1、產品特點

        當前物聯網技術已經進入我們衣食住行的方方面面，使我們體驗到科技帶來的方便和安全，汽車行業也迎來了車聯網時代，而當前礦山機車運輸大都使用簡單方式來提高安全生產，顯然已經落后于時代。因此，本公司首先提出礦山車聯網的概念，使用無線傳感網技術來實現礦井電機車、膠輪車、無線信號燈、無線報警器、無線打點發射器、無線報警發射器等設備之間的智能識別與互動，防患于未然。

        礦用車聯網報警裝置是運用無線傳感網絡技術和總線技術研發成功的一套智能進行多用途報警裝置。具有機車防追尾、防頂頭、防丟車、彎道報警、超速報警、打點提示或報警、防掉道緊急報警、智能語音報站等功能，是保障礦井機車運輸安全理想的智能化多功能產品，完全解決了以前每種功能都有一個廠家設備安裝在機車駕駛室，使機車駕駛室擁擠不堪，維護困難的情況。是礦山機車運輸報警的一站式解決方案。可用于有軌或無軌煤礦有甲烷、煤塵爆炸危險的場合。

二、產品組成

        本裝置由礦用無線車載機、礦用轉速傳感器,、礦用機車信號燈（尾燈）、礦用無線發射器（無線打點或無線報警）、礦用聲光報警器（彎道報警或語音播報）、礦用直流穩壓電源（帶備用電池）等組成。裝置主機可以單獨與任何其他設備之一組合實現部分功能。

三、實現功能及操作方法

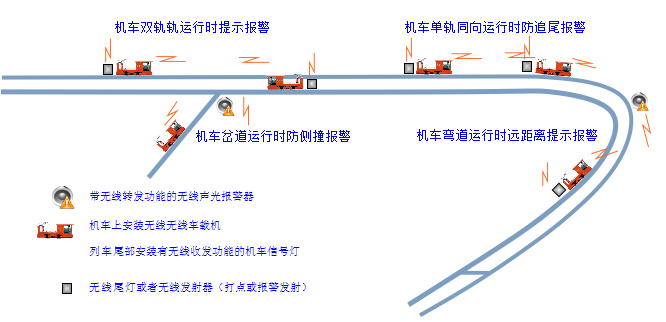

1.防車頭頂撞功能：

        當裝有礦用無線車載機的電機車和另一輛裝有無線車載機的電機車行駛距離在50米以內時，兩裝置主機均會收到對方發射來的無線信號，此時兩裝置主機均會發出報警語音。裝置主機會發出“前方有機車靠近，請減速慢行”或“旁邊有列車靠近，請減速慢行”。

2.防追尾報警功能：

        當裝有礦用無線車載機的電機車和裝有機車信號燈的列車行駛距離在50米以內時，無線車載機會收到機車信號燈發射來的無線信號，此時后面機車的無線車載機會發出“前方有列車尾部靠近，請減速慢行”或“旁邊有列車尾部靠近，請減速慢行”報警語音。

3.彎道報警功能：

        礦用無線車載機可以同無線聲光報警器配合使用實現無線彎道報警功能。當裝有無線車載機的電機車進入聲光報警器的無線區域時，聲光報警器會進行聲光報警，以有效地提示其他機車和行人注意安全；無線車載機同時也會接收到聲光報警器的發射信號，并進行聲光報警，以提示本機車在彎道處減速慢行。

4.超速報警功能：

        礦用無線車載機加裝速度傳感器，可以實現超速報警功能。超速報警分高速提示語音和超速報警語音兩級。及時讓司機知道機車速度，減少事故發生。

5.機車打點報警功能：

        礦用無線車載機配合無線發射器可以實現機車打點報警功能。如果是人車，尾部跟車功能手持無線發射器，可以發射三種無線信號給無線裝置主機。當跟車工檢查確認機車可以發車時，就按動無線發射器“發車”按鈕，無線車載機會發出“以準備完畢，可以發車”的語音；當機車在運行中跟車工根據現場情況需要司機停車時就按動無線發射器“停車”鍵，無線車載機就會發出“乘客請求停車”的語音；當司機按喇叭詢問是否發車，而跟車工檢查還沒有準備完畢后，跟車工就按動無線發射器“等待”按鈕，無線車載機就會發出“未準備完畢，請等待”語音。

        每個人車車廂可以安裝一個無線發射器。當乘客需要下車或乘客所在車廂出現掉道等問題需要通知司機停車時，就可以按動發射器的按鈕，無線車載機收到信號后就會發出“N號車廂緊急報警”的提示語音，同時在液晶屏上也會顯示報警車廂的號碼。司機只要聽到此語音就必須停車，因為可能是掉道事故發生了。

6.防丟車功能：

        礦用機車信號燈（尾燈）和無線車載機配對后，無線車載機可以通過顯示界面和語音提示讓司機及時知道無線尾燈是否還在信號距離范圍內，如果一列機車中間有掛鏈脫落，機車信號燈和無線車載機距離超出無線識別距離后，無線車載機就會聲光報警提示司機已經丟車。

7.遙控道岔功能：

        礦用無線車載機使用鍵盤可以控制井下任何一臺我公司基于物聯網技術生產的礦用司控道岔裝置，無需額為增加遙控器。司機不需要下車就可以使道岔翻轉。控制距離可達50米以上。按數字鍵兩個后按動“確定”鍵就可以控制數字鍵對應道岔控制器翻轉。

8.智能報站功能：

        當無線車載機和聲光報警器配合時，駕駛員對無線車載機鍵盤數字鍵與語音按鍵進行組合操作，可以實現臨時停車、發車、報站等語音自動組合播放。每種語音可以多達15條，可以同時對兩條循環運輸?shù)南锏肋M行報站。報站時可以自動根據駕駛員操作播報下一站。可以通過配置軟件在報站語音后部插入安全廣播語音。

        采用強大的智能語音合成技術，音質優美，無任何背景噪聲。語音內容和音質可以由用戶通過配套軟件內模板進行任意修改，無需采用錄音棚錄音。

9.無線對碼功能：

        無線發射器、機車信號燈（尾燈）與無線車載機之間有無線對碼功能，用以快速識別自己列車打點發射器和尾燈，并伴有語音提示以減少人工目視對碼的麻煩。先按動裝置主機鍵盤“0”鍵，然后再按動“確認”鍵，裝置主機語音提示“進入對碼狀態”，這時按動無線發射器任何一個按鍵或者按尾燈上對碼鍵，主機會語音提示“對碼成功”。無線發射器對碼成功后，無線車載機只能收到已經對碼的無線發射器發射的信號；尾燈対碼成功后，無線車載機若再收到該信號燈的發射信號，將不再報警，以避免本列車的無線車載機和尾燈之間產生報警。對碼完成后的無線車載機對碼數據掉電不丟失。

10.彩色液晶顯示功能：

        礦用無線車載機所有功能都在液晶上有顯示。如：當前時間、當前速度、當前車號、機車類型、聯網狀態（有無線網絡的情況下）、聯網功率（有無線網絡的情況下）、配對尾燈狀態、附近機車狀態、附近尾燈狀態、附近彎道狀態、速度報警狀態等。當某種報警功能發生時就會有對應的圖標進行閃爍顯示。讓司機能更清楚的知道是何種報警狀態。

11.完善的配置功能：

        礦用無線車載機配有鍵盤，可以通過按鍵進入速度參數配置界面、無線參數配置界面和時鐘配置界面。通過簡單的操作就可以對速度參數進行配置，使速度采集可以適應任何類型的電機車。

12.雙駕駛室數據同步功能：

        雙駕駛室電機車每個駕駛室安裝一臺礦用無線車載機，用通信電纜連接兩臺車載機，然后通過操作界面配置完成后，讓同一個電機車的兩臺車載機為一主一副。無論駕駛員操作任何一個車載機鍵盤改變機車狀態，兩臺車載機數據都會實現同步，就像只有一臺車載機時一樣能實現本裝置的所有功能。即使此臺電機車接入機車運輸監控系統，系統也認為只有一個車載機存在于系統中。

13.無線接入網絡功能：

       當運輸巷道安裝有無線基站，并使無線基站和井上電腦組成工業網絡后，就可以形成一個大型的礦井機車運輸監控（信集閉），無線車載機會接入無線基站，實現機車定位數據采集功能。按動無線車載機單數字鍵再按“確定”鍵就可以修改機車狀態或發送請求給上位機。
